Špičkové kleště na konektory RJ45: Průvodce výběrem a použitím pro dokonalé síťové spoje

Vítejte v našem obsáhlém průvodci věnovaném kleštím na konektory RJ45. Ať už jste zkušený síťový technik, kutil, který si buduje domácí síť, nebo student oboru informačních technologií, správný výběr a použití krimpovacích kleští je klíčové pro vytvoření spolehlivých a vysoce výkonných síťových spojů. V tomto detailním článku prozkoumáme vše, co potřebujete vědět o kleštích RJ45, od různých typů a jejich vlastností, přes podrobný návod na krimpování konektorů RJ45, až po tipy a triky, jak dosáhnout profesionálních výsledků. Naším cílem je poskytnout vám tak komplexní informace, že se tento článek stane vaším jediným zdrojem pro vše, co souvisí s kleštěmi na RJ45 konektory a krimpováním síťových kabelů.

Proč je kvalitní krimpování RJ45 konektorů zásadní?

Spolehlivost a výkon vaší počítačové sítě přímo závisí na kvalitě provedených kabelových spojů. Nekvalitně nakrimpovaný konektor RJ45 může způsobovat řadu problémů, od občasných výpadků připojení a pomalé přenosové rychlosti, až po úplnou nefunkčnost sítě. Investice do kvalitních kleští na RJ45 a pečlivé provedení krimpování se tak z dlouhodobého hlediska mnohonásobně vyplatí. Správně nakrimpovaný konektor zajišťuje pevné mechanické spojení mezi vodiči kabelu a kontakty konektoru, minimalizuje přechodový odpor a zaručuje optimální přenos signálu. V profesionálním prostředí, kde jsou na síť kladeny vysoké nároky, je precizní krimpování naprostou nezbytností. I v domácím prostředí se však vyhnete frustraci spojené s nestabilním připojením k internetu či problémům s domácími multimediálními systémy.

Důsledky nekvalitního krimpování RJ45 konektorů

• Přerušované připojení: Volné nebo špatně kontaktující vodiče mohou způsobovat náhlé výpadky síťového připojení.
• Nízká přenosová rychlost: Špatný kontakt může vést k degradaci signálu a tím i ke snížení rychlosti přenosu dat.
• Ztráta dat: V extrémních případech může dojít ke ztrátě přenášených dat.
• Poškození síťových zařízení: Nekvalitní konektory mohou poškodit porty síťových karet, routerů nebo switchů.
• Frustrace a ztráta času: Diagnostika a řešení problémů způsobených špatnými kabely může být časově náročné a frustrující.

Typy kleští na konektory RJ45 a jejich charakteristika

Na trhu existuje široká škála kleští na konektory RJ45, které se liší svou konstrukcí, funkcemi a cenou. Pro správný výběr je důležité porozumět základním typům a jejich specifickým vlastnostem. Mezi nejběžnější typy patří:

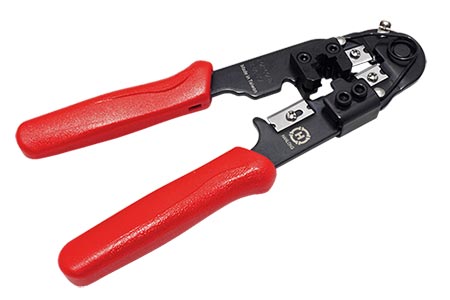

Základní krimpovací kleště

Jedná se o nejjednodušší a často nejlevnější typ kleští na RJ45. Obvykle nabízejí pouze základní funkci krimpování a ořezávání kabelu. Jsou vhodné pro občasné použití a nenáročné aplikace. Jejich konstrukce bývá méně robustní a nemusí zaručovat vždy perfektní a konzistentní krimpování.

Výhody základních krimpovacích kleští:

• Nízká cena.
• Jednoduché použití.
• Kompaktní rozměry.

Nevýhody základních krimpovacích kleští:

• Nižší kvalita provedení krimpování.
• Menší životnost.
• Omezené funkce.
• Možnost nekonzistentních výsledků.

Profesionální krimpovací kleště

Profesionální kleště na RJ45 jsou navrženy pro časté a náročné použití. Vyznačují se robustní konstrukcí, vysokou přesností krimpování a často nabízejí řadu doplňkových funkcí, jako je integrovaný ořezávač a odizolovač kabelů. Tyto kleště zajišťují konzistentní a spolehlivé spoje a jsou ideální pro síťové techniky a profesionální instalace.

Výhody profesionálních krimpovacích kleští:

• Vysoká kvalita provedení krimpování.
• Dlouhá životnost.
• Ergonomický design pro pohodlné používání.
• Integrované funkce pro ořezávání a odizolování kabelů.
• Možnost výměny krimpovacích čelistí pro různé typy konektorů.
• Zajištění konzistentních výsledků.

Nevýhody profesionálních krimpovacích kleští:

• Vyšší cena.
• Mírně větší rozměry a hmotnost.

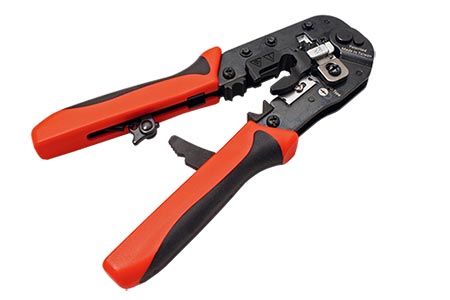

Krimpovací kleště s ráčnovým mechanismem

Tento typ kleští je vybaven ráčnovým mechanismem, který zajišťuje, že krimpovací proces je dokončen pouze tehdy, když je vyvinut dostatečný tlak. To zaručuje optimální a konzistentní krimpování bez ohledu na sílu uživatele. Ráčna také usnadňuje práci a snižuje únavu ruky při opakovaném krimpování.

Výhody krimpovacích kleští s ráčnovým mechanismem:

• Zajištění optimálního tlaku pro krimpování.
• Konzistentní výsledky.

• Snadnější a méně namáhavá práce.
• Vhodné pro větší objemy krimpování.

Nevýhody krimpovacích kleští s ráčnovým mechanismem:

• Obvykle vyšší cena než základní modely.

Modulární krimpovací kleště

Modulární kleště jsou navrženy tak, aby zvládly krimpování různých typů modulárních konektorů, včetně RJ45, RJ11 a RJ12. Často mají vyměnitelné krimpovací čelisti, což z nich činí velmi univerzální nástroj pro různé telekomunikační a síťové aplikace.

Výhody modulárních krimpovacích kleští:

• Univerzálnost pro různé typy konektorů.
• Možnost výměny poškozených nebo opotřebovaných čelistí.
• Ekonomické řešení pro uživatele pracující s různými typy konektorů.

Nevýhody modulárních krimpovacích kleští:

• Při výměně čelistí je nutná opatrnost.
• Kvalita jednotlivých čelistí se může lišit.

Krimpovací kleště pro průchozí konektory RJ45 (EZ-RJ45)

Průchozí konektory RJ45 (často označované jako EZ-RJ45) umožňují protažení vodičů skrz konektor, což usnadňuje jejich správné uspořádání a zkrácení přebytečné délky. Speciální krimpovací kleště pro tyto konektory mají integrovanou čepel, která po krimpování automaticky ořízne přečnívající vodiče. To zjednodušuje proces krimpování a snižuje riziko chyb.

Výhody krimpovacích kleští pro průchozí konektory RJ45:

• Snadnější uspořádání vodičů.
• Automatické oříznutí přebytečných vodičů.
• Zvýšená spolehlivost spojů.
• Ideální pro začátečníky.

Nevýhody krimpovacích kleští pro průchozí konektory RJ45:

• Vyžadují použití speciálních průchozích konektorů.
• Obvykle mírně vyšší cena než standardní modely.

Klíčové vlastnosti kvalitních kleští na konektory RJ45

Při výběru kleští na konektory RJ45 byste měli zvážit několik klíčových vlastností, které ovlivňují kvalitu a pohodlí při práci:

• Materiál a konstrukce: Kvalitní kleště by měly být vyrobeny z odolných materiálů, jako je ocel, a mít pevnou a stabilní konstrukci, která zaručuje dlouhou životnost a přesné krimpování.
• Přesnost krimpovacích čelistí: Čelisti by měly být precizně vyrobeny tak, aby zajistily rovnoměrný tlak na všechny kontakty konektoru a pevné uchycení vodičů.

• Ergonomie rukojetí: Pohodlné a protiskluzové rukojeti snižují únavu ruky při delší práci. Ergonomický design je zvláště důležitý pro profesionály, kteří krimpují velké množství konektorů.
• Integrované funkce: Mnoho kvalitních kleští nabízí integrovaný ořezávač a odizolovač kabelů, což usnadňuje přípravu kabelu před krimpováním a eliminuje potřebu dalších nástrojů.
• Ráčnový mechanismus: Jak již bylo zmíněno, ráčnový mechanismus zajišťuje konzistentní krimpování s optimálním tlakem.
• Možnost výměny čelistí: U některých modelů je možné vyměnit krimpovací čelisti pro různé typy konektorů, což zvyšuje univerzálnost nástroje.
• Značka a recenze: Renomovaní výrobci obvykle nabízejí kvalitnější produkty s lepší podporou. Před nákupem se vyplatí přečíst recenze ostatních uživatelů.

Jak správně nakrimpovat RJ45 konektor krok za krokem

Krimpování konektoru RJ45 se může na první pohled zdát složité, ale s trochou cviku a správnými nástroji je to poměrně jednoduchý proces. Následujte tento podrobný návod:

Krok 1: Příprava síťového kabelu

1. Ořízněte vnější izolaci kabelu: Pomocí integrovaného ořezávače na kleštích nebo speciálního odizolovacího nástroje opatrně ořízněte vnější plášť síťového kabelu v délce přibližně 2-3 cm od konce. Dávejte pozor, abyste nepoškodili vnitřní barevné vodiče.
2. Rozpleťte a narovnejte vodiče: Po odstranění vnější izolace uvidíte osm barevných vodičů. Tyto vodiče opatrně rozpleťte a narovnejte.

3. Uspořádejte vodiče podle požadované normy: Existují dvě standardní schémata zapojení pro ethernetové kabely: T568A a T568B. Pro většinu aplikací se používá norma T568B. Ujistěte se, že vodiče uspořádáte v následujícím pořadí (zleva doprava při pohledu na konektor s klipem dolů):
4. T568A: Zelenobílý, zelený, oranžovobílý, modrý, modrobílý, oranžový, hnědobílý, hnědý
5. T568B: Oranžovobílý, oranžový, zelenobílý, modrý, modrobílý, zelený, hnědobílý, hnědý

Důsledně dodržujte zvolenou normu na obou koncích kabelu (pro přímé propojení zařízení) nebo použijte křížený kabel (pro propojení dvou stejných zařízení bez auto-MDI/MDIX).

6. Srovnejte a zkraťte vodiče: Jakmile jsou vodiče správně uspořádány, srovnejte je vedle sebe a pomocí ořezávače na kleštích je zkraťte na délku přibližně 1-1.5 cm od konce vnější izolace. Všechny vodiče by měly být stejně dlouhé, aby správně dosedly do konektoru.

Krok 2: Nasazení RJ45 konektoru

1. Opatrně nasuňte konektor na vodiče: Držte RJ45 konektor klipem dolů a otvorem směrem k vám. Vodiče z kabelu opatrně zasuňte do příslušných kanálků v konektoru tak, aby každý vodič dosáhl až na konec a byl viditelný na přední straně konektoru. Ujistěte se, že pořadí barev odpovídá zvolené normě.
2. Zkontrolujte správné uspořádání vodičů: Před krimpováním ještě jednou vizuálně zkontrolujte, zda jsou všechny vodiče na správných pozicích a zda dosahují až na konec konektoru. Vnější izolace kabelu by měla být mírně zasunuta pod zajišťovací jazýček konektoru, aby bylo zajištěno pevné uchycení kabelu.

Krok 3: Krimpování konektoru pomocí kleští RJ45

1. Vložte konektor s kabelem do krimpovacích čelistí: Otevřete krimpovací kleště a vložte do nich RJ45 konektor s nasazeným kabelem do příslušné komory. Ujistěte se, že konektor je vložen správně a rovně.
2. Stiskněte rukojeti kleští: Pevně a rovnoměrně stiskněte rukojeti kleští, dokud se nezablokují (u kleští s ráčnovým mechanismem se uvolní samy). Tím se zajistí, že kontakty v konektoru proniknou izolací vodičů a vytvoří pevné elektrické a mechanické spojení.
3. Uvolněte rukojeti kleští a vyjměte hotový kabel: Po dokončení krimpování uvolně
