Zhlavi Vrtu

Komplexní Průvodce Zhlavím Vrtu: Nezbytný Komponent pro Efektivní a Bezpečné Vrtné Operace

Zhlaví vrtu představuje kritickou součást každé vrtné instalace, ať už se jedná o vrty pro těžbu ropy a zemního plynu, geotermální vrty, vodní vrty či průzkumné vrty. Jeho primární funkcí je zajištění mechanické integrity vrtu na povrchu země a poskytnutí kontrolovaného přístupu do vrtného provázku a samotného vrtu. Bez spolehlivého a správně navrženého zhlaví vrtu by byly vrtné operace nejen neefektivní, ale především vysoce rizikové z hlediska bezpečnosti personálu i životního prostředí. Tento obsáhlý průvodce se detailně zaměřuje na konstrukci, klíčové funkce, různé typy, nezbytnou údržbu a nejnovější technologie související se zhlavím vrtu, čímž poskytuje komplexní znalosti pro všechny, kteří se v oblasti vrtání pohybují.

Detailní Konstrukce Zhlaví Vrtu: Základní Komponenty a Jejich Funkce

Konstrukce zhlaví vrtu je složitý systém sestávající z několika základních komponent, z nichž každý hraje specifickou a nezastupitelnou roli v zajištění bezpečného a efektivního provozu vrtu. Pochopení funkce jednotlivých částí je zásadní pro správnou instalaci, provoz a údržbu celého systému.

Povrchová Trubice (Conductor Casing) a její Upevnění

Povrchová trubice představuje první a nejvnější vrstvu ocelové trubky, která je zavrtána do země a cementována do stabilní polohy. Jejím hlavním úkolem je poskytnout počáteční strukturální podporu pro vrt a zabránit zhroucení nestabilních povrchových vrstev půdy a hornin. Zároveň izoluje vrt od mělkých vodonosných vrstev a umožňuje bezpečné připojení dalších komponent zhlaví vrtu. Upevnění povrchové trubice je kritickým krokem, který zahrnuje důkladné vycentrování, zajištění vertikality a kvalitní cementaci, aby se dosáhlo pevného a trvanlivého spojení s okolní zeminou.

Skříňová Hlava (Casing Head): Základna pro Další Komponenty

Skříňová hlava je robustní ocelová konstrukce, která se připevňuje na horní konec povrchové trubice. Slouží jako základna pro uchycení dalších vrstev pažnicových kolon (ochranných trubek) a umožňuje jejich postupné zavěšení během vrtání. Skříňová hlava je vybavena speciálními závěsy (casing hangers), které nesou váhu jednotlivých pažnicových kolon a zajišťují jejich utěsnění. Dále obsahuje boční vývody (side outlets) s ovládacími ventily, které umožňují monitorování a kontrolu tlaku v mezikruží mezi jednotlivými pažnicovými kolonami a injektáž různých kapalin (např. cementové suspenze).

Zhlavi Vrtu

Typy Skříňových Hlav a Jejich Specifické Vlastnosti

Zhlavi Vrtu

Existuje několik typů skříňových hlav, které se liší svou konstrukcí a jsou navrženy pro různé vrtné podmínky a požadavky. Mezi nejběžnější patří jednoduché skříňové hlavy pro vrty s menším počtem pažnicových kolon a vícevrstvé skříňové hlavy (multi-bowl casing heads) pro hluboké vrty s komplexním systémem pažnic. Volba správného typu skříňové hlavy je zásadní pro bezpečný a efektivní průběh vrtných prací.

Preventor Výbuchu (Blowout Preventer – BOP): Klíčový Bezpečnostní Prvek

Preventor výbuchu (BOP) představuje nejdůležitější bezpečnostní zařízení na zhlaví vrtu. Jeho primární funkcí je okamžité a spolehlivé uzavření vrtu v případě nekontrolovaného nárůstu tlaku v podzemí (tzv. blowout), čímž se předejde katastrofickým následkům, jako jsou úniky ropy či plynu, požáry a zranění personálu. BOP systém se skládá z několika nezávislých uzavíracích mechanismů (rams a annular preventer), které mohou utěsnit vrtný provázek, prázdný vrt nebo mezikruží mezi vrtným provázkem a pažnicí.

Zhlavi Vrtu

Typy Preventorů Výbuchu a Jejich Funkční Principy

Existuje několik typů preventorů výbuchu, které se liší svým funkčním principem a konstrukcí. Ram-typ BOP používá hydraulicky ovládané písty s ocelovými čelistmi (rams), které se rychle uzavřou kolem vrtného provázku nebo proti sobě, čímž mechanicky utěsní vrt. Annular BOP (prstencový preventor) využívá elastomerový těsnicí prvek, který se hydraulickým tlakem stlačí kolem jakéhokoli tvaru, který se nachází ve vrtu, včetně vrtného provázku, nástrojů nebo i prázdného vrtu. Volba a konfigurace BOP systému závisí na předpokládaných tlacích a podmínkách ve vrtu.

Vrtná Hlava (Drilling Spool): Propojení a Kontrola Vrtného Provázku

Vrtná hlava (někdy také nazývaná vrtná příruba) se umísťuje nad skříňovou hlavu a pod BOP systém. Jejím hlavním úkolem je poskytnout kontrolovaný průchod pro vrtný provázek (drill string) do vrtu a zároveň umožnit připojení různých zařízení pro cirkulaci vrtné kapaliny (drilling mud) a měření parametrů vrtání. Vrtná hlava obvykle obsahuje boční vývody s vysokotlakými armaturami pro připojení hadic pro vrtnou kapalinu a senzory pro monitorování tlaku a teploty.

Produkční Kříž (Christmas Tree): Kontrola Těžby a Tlaku po Dokončení Vrtu

Po dokončení vrtání a zprovoznění vrtu pro těžbu ropy nebo zemního plynu se na zhlaví vrtu instaluje produkční kříž (Christmas tree). Jedná se o komplexní soustavu ventilů, armatur a potrubí, která řídí tok těžené suroviny z vrtu, umožňuje měření tlaku a teploty, injektáž chemikálií pro zlepšení těžby a zajišťuje bezpečnostní odstavení vrtu v případě potřeby. Název „Christmas tree“ je odvozen od jeho typického stromkovitého vzhledu s mnoha bočními ventily a armaturami.

Klíčové Komponenty Produkčního Kříže a Jejich Funkce

Produkční kříž se skládá z několika klíčových komponent, včetně hlavních uzavíracích ventilů (master valves), bočních ventilů (wing valves), škrticích ventilů (choke valves) pro regulaci průtoku, manometrů pro měření tlaku a teploměrů pro monitorování teploty. Každý z těchto komponentů hraje důležitou roli v bezpečném a efektivním řízení produkce z vrtu.

Klíčové Funkce Zhlaví Vrtu: Zajištění Bezpečnosti a Efektivity Vrtných Operací

Zhlaví vrtu plní širokou škálu klíčových funkcí, které jsou nezbytné pro bezpečný, efektivní a environmentálně odpovědný průběh vrtných operací. Mezi nejdůležitější funkce patří:

Mechanická Integrita Vrtu: Udržení Stability a Těsnosti

Zajištění mechanické integrity vrtu je primární a nejdůležitější funkcí zhlaví vrtu. Prostřednictvím pevného spojení povrchové trubice s okolní zeminou a postupného zavěšení a utěsnění dalších pažnicových kolon zhlaví vrtu udržuje stabilitu vrtné díry a zabraňuje jejímu zhroucení. Kvalitní těsnění mezi jednotlivými komponentami zhlaví a pažnicovými kolonami zabraňuje úniku vrtné kapaliny, ropy, plynu či vody na povrch a chrání podzemní vody před kontaminací.

Kontrola Tlaku ve Vrtu: Prevence Nebezpečných Situací

Zhlavi Vrtu

Kontrola tlaku ve vrtu je další klíčovou funkcí zhlaví vrtu. Během vrtání a těžby se v podzemí vyskytují vysoké tlaky, které je nutné pečlivě monitorovat a regulovat. BOP systém umožňuje rychlé a spolehlivé uzavření vrtu v případě nekontrolovaného nárůstu tlaku, čímž předchází nebezpečným situacím, jako jsou výbuchy. Produkční kříž pak řídí tlak těžené suroviny a zajišťuje její bezpečný transport do zpracovatelských zařízení.

Řízení Průtoku Vrtné Kapaliny a Těžené Suroviny

Zhlaví vrtu umožňuje kontrolované řízení průtoku vrtné kapaliny do vrtu a zpět. Vrtná hlava poskytuje připojovací body pro hadice a potrubí pro cirkulaci vrtné kapaliny, která ochlazuje a maže vrtací nástroj, odnáší odvrtaný materiál na povrch a stabilizuje stěny vrtu. Po dokončení vrtání produkční kříž řídí tok těžené ropy nebo zemního plynu z vrtu a umožňuje jeho měření a regulaci.

Zhlavi Vrtu

Poskytnutí Přístupu do Vrtu pro Různé Operace

Zhlaví vrtu poskytuje kontrolovaný přístup do vrtu pro různé vrtné a těžební operace. Umožňuje spouštění a vytahování vrtného provázku, nástrojů pro měření a diagnostiku, zařízení pro cementaci a dalších potřebných technologií. Bezpečný a snadný přístup do vrtu je nezbytný pro efektivní provádění všech plánovaných prací.

Zajištění Bezpečnosti Personálu a Ochrany Životního Prostředí

Zhlavi Vrtu

Všechny výše uvedené funkce zhlaví vrtu společně přispívají k zajištění bezpečnosti personálu pracujícího na vrtné soupravě a ochraně životního prostředí. Spolehlivá mechanická integrita, účinná kontrola tlaku a kontrolované řízení průtoku kapalin a plynů minimalizují riziko nehod a úniků škodlivých látek do okolního prostředí.

Různé Typy Zhlaví Vrtu a Jejich Aplikace

V závislosti na typu vrtu, hloubce vrtání, předpokládaných tlacích a teplotách a charakteru těžené suroviny se používají různé typy zhlaví vrtu. Každý typ je navržen tak, aby optimálně vyhovoval specifickým požadavkům dané aplikace.

Zhlaví pro Ropné a Plynové Vrty: Vysokotlaké Aplikace

Zhlaví pro ropné a plynové vrty jsou obvykle robustnější konstrukce, navržené tak, aby odolávaly velmi vysokým tlakům a teplotám, které se často vyskytují v hlubokých podzemních formacích. Tyto systémy zahrnují komplexní BOP systémy s více preventory a vysokotlaké produkční kříže s mnoha ovládacími ventily a bezpečnostními prvky.

Zhlaví pro Geotermální Vrty: Odolnost vůči Vysokým Teplotám a Korozi

Zhlaví pro geotermální vrty musí být odolné vůči vysokým teplotám a korozivním účinkům geotermální vody a plynů. Používají se speciální materiály a těsnění, které zajišťují dlouhodobou spolehlivost i v náročných podmínkách. Konstrukce může být jednodušší než u ropných a plynových vrtů, v závislosti na hloubce a teplotě vrtu.

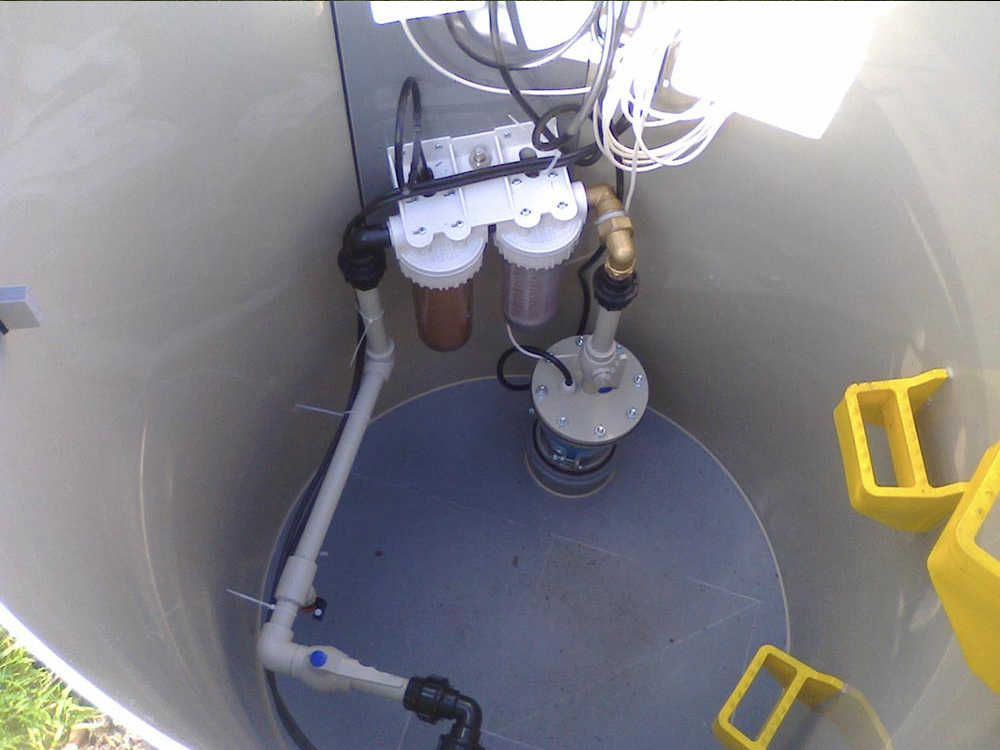

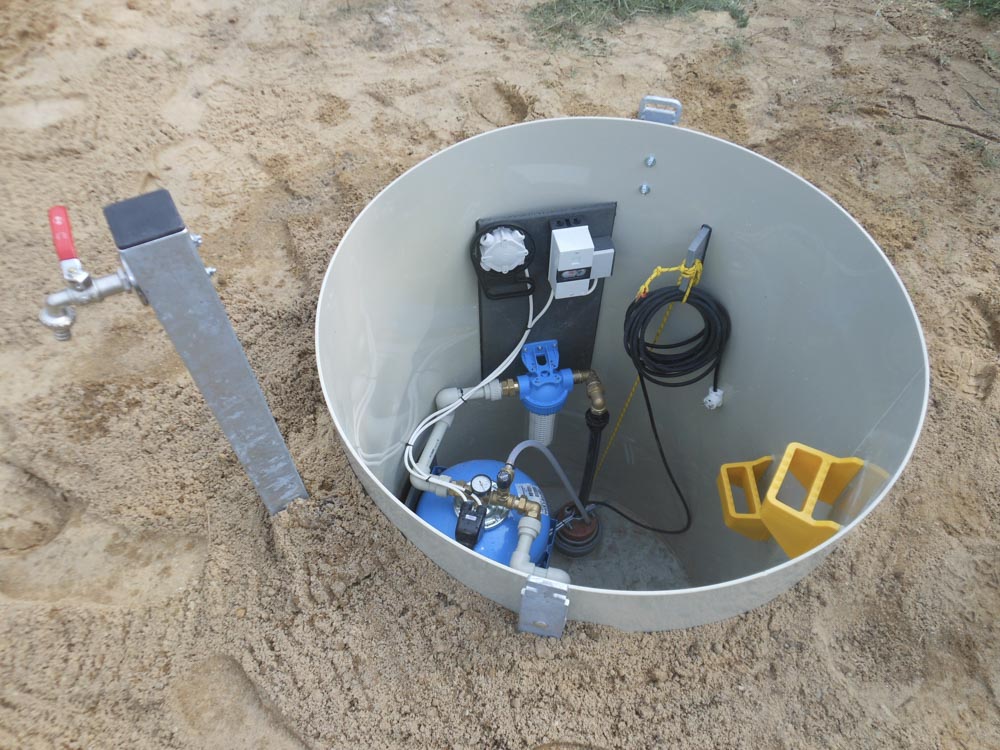

Zhlaví pro Vodní Vrty: Jednodušší Konstrukce pro Nižší Tlaky

Zhlaví pro vodní vrty mají obvykle jednodušší konstrukci než zhlaví pro ropné a plynové vrty, protože se zde nevyskytují tak vysoké tlaky. Důraz je kladen spíše na zajištění hygienické nezávadnosti a dlouhodobé spolehlivosti pro zajištění stálého přísunu pitné nebo užitkové vody.

Zhlaví pro Průzkumné Vrty: Flexibilita a Adaptabilita

Zhlaví pro průzkumné vrty musí být flexibilní a snadno přizpůsobitelné různým podmínkám, které se mohou během vrtání objevit. Často se používají dočasné instalace, které lze po dokončení průzkumu demontovat a přemístit na další lokalitu.

Nezbytná Údržba Zhlaví Vrtu: Zajištění Dlouhodobé Spolehlivosti a Bezpečnosti

Pravidelná a důkladná údržba zhlaví vrtu je naprosto nezbytná pro zajištění jeho dlouhodobé spolehlivosti, bezpečnosti provozu a prevenci poruch. Zanedbání údržby může vést k vážným nehodám, únikům škodlivých látek a finančním ztrátám.

Pravidelné Kontroly a Inspekce: Identifikace Potenciálních Problémů

Pravidelné vizuální kontroly a technické inspekce
